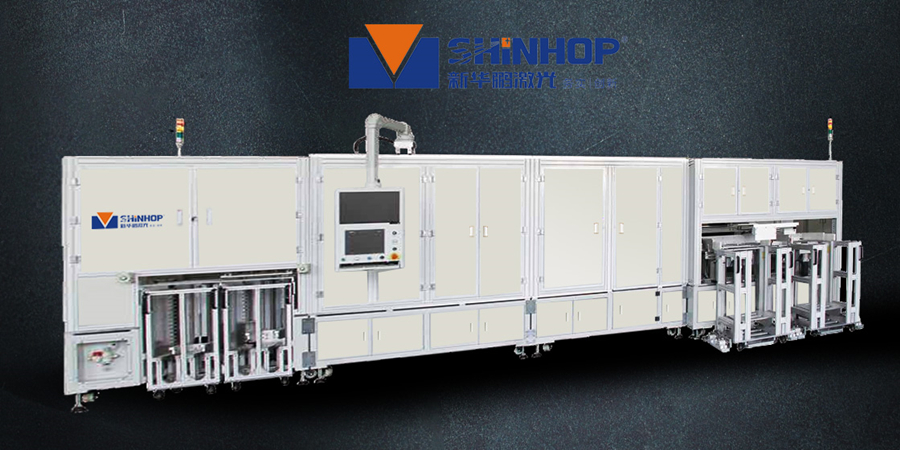

电芯自动装配线

一、概要

1、设备主要使用于电芯在卷绕或叠片后自动热冷压，短路测试，电芯叠加包扎，自动切极耳，入壳，自动加绝缘片，自动焊极柱，自动折弯封盖，自动激光焊接、自动测泄漏、自动收料机。

2. 自动化程度高，无需人工操作，电芯进入设备开始自动运转，自动完成各个动作，无需人工操作。

二、设备功能

1.自动热冷压：设备通过机械手自动将电吸放到热压平台，自动热压（温度，压力可设定），热压后机械手吸到冷平台，进行冷压，同时进行短路测试（冷压平台用水循环冷却）。

2.电芯包扎:5个或N个电芯叠在一起，定位堆放整齐，在一定的压力下进行捆扎，捆扎方式包括:整圈捆扎，两端U形包扎或者整圈间隔包扎3次胶带，两端U型包扎。

3.自动切极耳：自动将捆扎好的电芯极耳整形，定长切断。自动收集废料。

4.自动入壳：设备自动将清洗好的铝壳或钢壳定位，机械手自动夹紧电池，自动入壳。

5.自动装绝缘片：振动盘震动上料，自动定位绝缘片，自动装绝缘片。

6.自动焊接极柱：电池自动定位，超声波焊接机自动焊接。

7.自动折弯封盖：电池自动定位，设备自动折极耳，自动封盖。

8.自动激光焊接：机械手自动将电池自动定位，电池自动旋转90度，伺服电机带动激光焊头匀速运动，焊接四面

效率 25PPM 技术参数 电池宽度（mm） 20-70mm 电池长度（mm） 25-120mm 电池厚度（mm) 4-30mm 配套条件 电源 电压 AC220V、单相、电压波动小于±10%; 功率 15 KW 压缩空气 压力 0.4-0.6Mpa 真空 客户提供真空源-80kpa～-101kpa 环境条件 环境洁净度 不低于10万级； 相对湿度 30-55%HR 空气 现场无腐蚀气体、液体、爆炸性气体
